事例紹介：41.　六角ボルト軸に縦貫通穴加工

[お客様] 愛知県　K　様 [納品] 2025年（令和7年）年 8月

■ ご相談内容

お客様より、ステンレス製六角ボルトの軸部へ縦方向の貫通穴を設けたいとのご相談をいただきました。

一般的なM20ボルトでは軸中心に穴が開いている製品はなく、市販品ではご希望の仕様が見つからなかったため、追加工による対応をご希望とのことでした。
（→市販品ではM3～M16までございますが、穴径が決まっています。）

材質・サイズ等もご指示いただいておりましたので、お見積りまではスムーズに。


■ ご提案内容

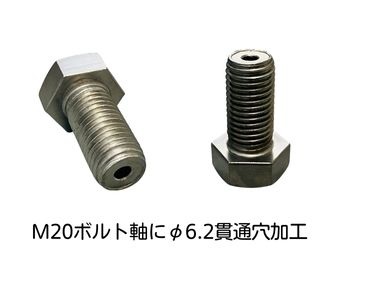

今回は規格品のステンレス六角ボルトM20×40をベースに、軸部中心へφ6.2の縦方向貫通穴加工を実施しました。
規格品を活用することで、材料調達からの完全特注製作と比較してコストを抑えながら、ご希望仕様を実現しています。

最終のお打合せにて、φ6貫通穴は公差も含めてφ6を下回らないこととお伺いしましたので、弊社ではφ6.2にて加工させていただくことをご提案、ご了承いただきましたので、そちらにてご注文を頂きました。


---

〇製作内容
・商品名：　六角ボルト
　　　　　　軸部に縦φ6.2貫通穴加工
・サイズ：　M20×40　P=2.5
・材質：　　ステンレス/生地
・個数：　　2本



■ ボルト軸部への縦穴加工とは？

ボルトへの穴あけ加工には横穴加工と縦穴加工があります。

今回のような軸中心への縦方向貫通穴加工は、流体や配線の通路確保、特殊治具、設備部品などで使用されることがあります。

既製品ではご希望のねじサイズでご希望のφ穴が貫通しているボルトの入手が難しいため、用途に合わせた追加工対応が必要になるケースが多くあります。

■ このようなお困りごとはありませんか？

・ボルトの中心に穴を開けたい
・軸方向に希望サイズの貫通穴を加工したい
・規格品をベースに追加工したい
・図面通りの特殊ボルトを製作したい
・少量だけ依頼したい

そのような場合もお気軽にご相談ください。

■ ボルト追加工・特殊加工ならお任せください

ボルトへの縦穴加工、横穴加工、ピン穴加工、段付き加工など各種追加工を承っております。

1本からの小ロット対応も可能です。

規格品では対応できない特殊仕様のボルト製作も、お気軽にご相談ください。
