１０.９六角ボルト 全ねじ細目
商品画像

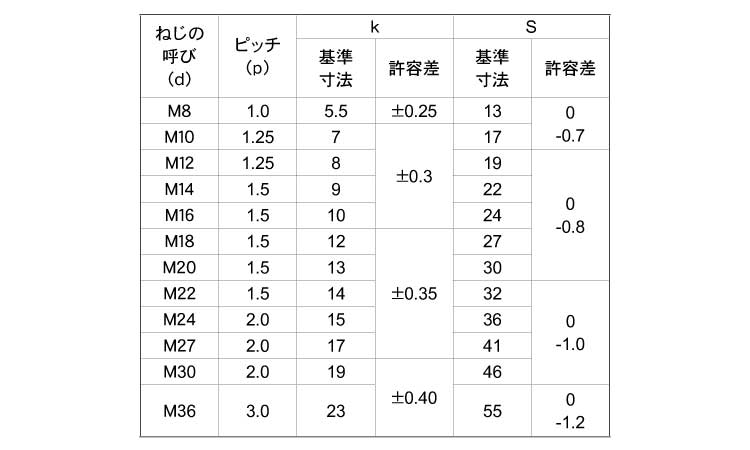

規格
図面
| ※ | サイズ表に掲載されているサイズはあくまで参考となっております。 |
| ※ | 商品画像は代表画像になります。 ボルト等に関しましては全ねじ、半ねじ両方ある場合または半ねじタイプのみのものがあり、掲載画像と異なる場合がありますのでご注意ください。 |
| ※ | 製品の仕様および価格は、予告なく変更する場合があります。あらかじめご了承ください。 |
材質
表面処理
生地、ユニクロ、三価白
サイズ
特徴
10.9六角ボルト 全ねじ細目は、強度区分10.9の高強度六角ボルトで、一般的な並目ねじよりもねじ山の間隔（ピッチ）が細かい「細目ねじ」を採用した全ねじタイプです。
「全ねじ」は首下部分のほぼ全体にねじ山があるタイプで、半ねじのような長い軸部を持たないのが特徴です。ねじ部が長いため、ナットの締付け位置を調整しやすく、高い強度と細目ピッチ、全ねじ仕様が必要な機械・設備・車両関連などの締結に使用されます。
細目ねじは、同じ呼び径でも並目ねじとはピッチが異なります。また、呼び径によっては複数の細目ピッチが存在する場合があるため、選定時には「M○○」の呼び径だけでなく、「P＝○○」のピッチまで必ず規格表にてご確認をお願いいたします。
■主な使用用途
・産業機械、工作機械 、各種機械設備、装置
・自動車、バイクなどの車両関連部品 、建設機械、重機などの機械部品
・高い強度が必要な金属部品の締結
・強度区分10.9が指定されている箇所や既存の10.9全ねじ細目ボルトの補修、交換
・細目ねじが指定されている箇所 、全ねじタイプが必要な締結箇所
■注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。呼び径と長さが同じであっても、ピッチが異なるボルト・ナット・めねじを組み合わせることはできません。
また、「細目」という名称だけでピッチを判断しないようご注意ください。同じ呼び径でも複数の細目ピッチが存在する場合がありますので、必ず商品規格表でピッチをご確認ください。
「全ねじ」と呼ばれる製品でも、頭部直下にはねじの不完全な部分が生じる場合があります。「全ねじ＝頭部の座面まで完全なねじ山がある」という意味ではありません。
強度区分10.9の高強度ボルトのため、組み合わせるナットについても、呼び径・ピッチだけでなく、必要な強度を満たす製品を選定してください。
■よくある質問
Q. 「細目ねじ」とは何ですか？
A. 一般的な並目ねじと比べて、ねじ山の間隔（ピッチ）が細かいねじです。同じ呼び径でも並目とはピッチが異なるため、選定時にはピッチまで確認する必要があります。
Q. 「10.9六角ボルト 細目」との違いは何ですか？
A. 本商品は「全ねじ」であることを明確にした細目タイプです。「10.9六角ボルト 細目」はサイズによってねじ部の仕様が異なる場合があるため、全ねじが必要な場合は本商品の規格・サイズをご確認ください。
Q. 並目の10.9六角ボルトと交換できますか？
A. 呼び径と長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと、呼び径・ピッチの両方が一致していることをご確認ください。
Q. 10.9なら材質はすべて同じですか？
A. いいえ。「10.9」は材質名ではなく、ボルトの機械的性質を表す強度区分です。材質については各商品の仕様をご確認ください。
Q. 半ねじ細目との違いは何ですか？
A. 全ねじ細目は首下部分のほぼ全体に細目のねじ山があります。一方、半ねじ細目は頭部側にねじのない軸部があります。必要なねじ部長さや締結する部材の厚さなどに合わせて選定してください。
※ご使用の際は、呼び径・ピッチ・首下長さ・強度区分・材質・表面処理・相手側ナットの強度などをご確認のうえ、適切な商品をお選びください。
