１０.９六角ボルト 細目
商品画像

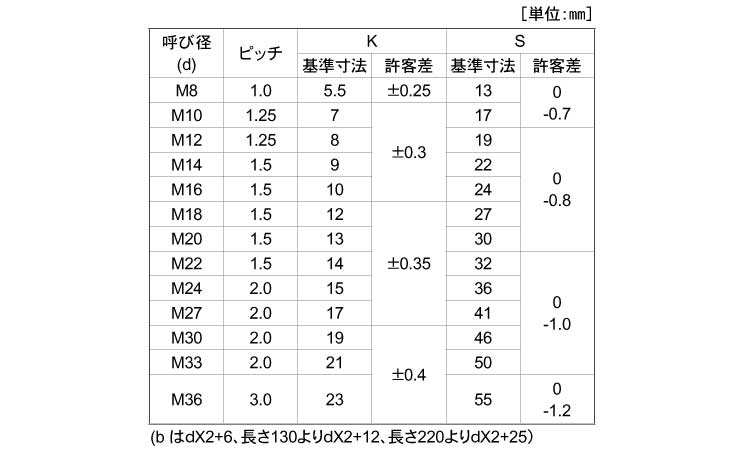

規格

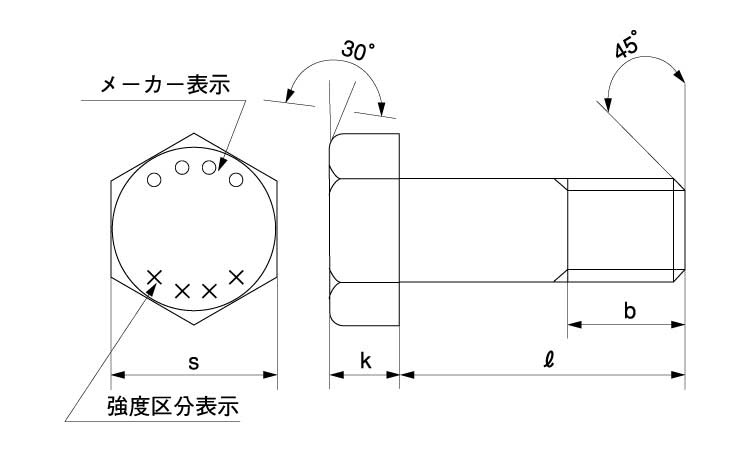

図面
| ※ | サイズ表に掲載されているサイズはあくまで参考となっております。 |
| ※ | 商品画像は代表画像になります。 ボルト等に関しましては全ねじ、半ねじ両方ある場合または半ねじタイプのみのものがあり、掲載画像と異なる場合がありますのでご注意ください。 |
| ※ | 製品の仕様および価格は、予告なく変更する場合があります。あらかじめご了承ください。 |
材質
表面処理
生地、ユニクロ、クロメート、三価白、三価黒、ジオメット、三価ステンコート
サイズ
特徴
10.9六角ボルト 細目は、SCM435製の強度区分10.9の高強度六角ボルトで、一般的な並目ねじよりもねじ山の間隔（ピッチ）が細かい「細目ねじ」を採用したタイプです。頭部には強度を識別するための数字が刻印されています。
強度区分10.9の高い強度と細目ねじを組み合わせており、機械・設備・自動車・バイクなど、強度区分10.9および細目ピッチが指定されている箇所の締結や、既存ボルトの補修・交換などに使用されます。
細目ねじは、同じ呼び径でも並目ねじとはピッチが異なります。また、同じ呼び径に複数の細目ピッチが存在する場合もあるため、選定時には呼び径だけでなく「P＝○○」のピッチ寸法まで必ず規格表にて確認願います。
■主な使用用途
・産業機械、工作機械、 各種機械設備、装置
・自動車、バイクなどの車両関連部品
・建設機械、重機などの機械部品
・高い強度が必要な金属部品の締結 、
・強度区分10.9が指定されている箇所とその補修、交換、メンテナンス
・細目ねじが指定されている箇所
■注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。例えば同じM10であっても、並目と細目では適合しないため、必ず相手側のナットやめねじと同じピッチのボルトを選定してください。
また、「細目」という名称だけでピッチを判断しないようご注意ください。
呼び径によっては複数の細目ピッチが存在するため、商品規格表で必ずピッチをご確認ください。
本商品はサイズによって全ねじ・半ねじなどの仕様が異なる場合があります。商品画像は代表画像のため、必要なねじ部長さや軸部長さがある場合は、各サイズの仕様をご確認ください。
■よくある質問
Q. 並目の10.9六角ボルトと交換できますか？
A. 呼び径と長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと、呼び径・ピッチの両方が一致していることをご確認ください。
Q. 「M10細目」のように呼び径が分かればピッチも分かりますか？
A. 必ずしも1種類とは限りません。同じ呼び径でも複数の細目ピッチが存在する場合があります。「M○○」だけでなく、「P＝○○」まで確認して選定してください。
Q. 全ねじですか？半ねじですか？
A. サイズによって全ねじ・半ねじなどの仕様が異なる場合があります。商品画像だけで判断せず、ご希望サイズのねじ部長さや仕様をご確認ください。
Q. 「10.9六角ボルト 全ねじ細目」との違いは何ですか？
A. 「10.9六角ボルト 全ねじ細目」は、首下部分のほぼ全体に細目のねじ山があることを明確にした商品です。本商品はサイズによって全ねじ・半ねじなどの仕様が異なる場合があるため、ねじ部長さの確認が必要です。
Q. 10.9なら材質はすべてSCM435ですか？
A. いいえ。「10.9」は材質名ではなく、ボルトの機械的性質を表す強度区分です。強度区分10.9のボルトがすべて同じ材質とは限りません。
※ご使用の際は、呼び径・ピッチ・首下長さ・全ねじ／半ねじ・ねじ部長さ・材質・表面処理・強度区分・相手側ナットの強度などをご確認のうえ、適切な商品をお選びください。
強度区分10.9の高い強度と細目ねじを組み合わせており、機械・設備・自動車・バイクなど、強度区分10.9および細目ピッチが指定されている箇所の締結や、既存ボルトの補修・交換などに使用されます。
細目ねじは、同じ呼び径でも並目ねじとはピッチが異なります。また、同じ呼び径に複数の細目ピッチが存在する場合もあるため、選定時には呼び径だけでなく「P＝○○」のピッチ寸法まで必ず規格表にて確認願います。
■主な使用用途
・産業機械、工作機械、 各種機械設備、装置
・自動車、バイクなどの車両関連部品
・建設機械、重機などの機械部品
・高い強度が必要な金属部品の締結 、
・強度区分10.9が指定されている箇所とその補修、交換、メンテナンス
・細目ねじが指定されている箇所
■注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。例えば同じM10であっても、並目と細目では適合しないため、必ず相手側のナットやめねじと同じピッチのボルトを選定してください。
また、「細目」という名称だけでピッチを判断しないようご注意ください。
呼び径によっては複数の細目ピッチが存在するため、商品規格表で必ずピッチをご確認ください。
本商品はサイズによって全ねじ・半ねじなどの仕様が異なる場合があります。商品画像は代表画像のため、必要なねじ部長さや軸部長さがある場合は、各サイズの仕様をご確認ください。
■よくある質問
Q. 並目の10.9六角ボルトと交換できますか？
A. 呼び径と長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと、呼び径・ピッチの両方が一致していることをご確認ください。
Q. 「M10細目」のように呼び径が分かればピッチも分かりますか？
A. 必ずしも1種類とは限りません。同じ呼び径でも複数の細目ピッチが存在する場合があります。「M○○」だけでなく、「P＝○○」まで確認して選定してください。
Q. 全ねじですか？半ねじですか？
A. サイズによって全ねじ・半ねじなどの仕様が異なる場合があります。商品画像だけで判断せず、ご希望サイズのねじ部長さや仕様をご確認ください。
Q. 「10.9六角ボルト 全ねじ細目」との違いは何ですか？
A. 「10.9六角ボルト 全ねじ細目」は、首下部分のほぼ全体に細目のねじ山があることを明確にした商品です。本商品はサイズによって全ねじ・半ねじなどの仕様が異なる場合があるため、ねじ部長さの確認が必要です。
Q. 10.9なら材質はすべてSCM435ですか？
A. いいえ。「10.9」は材質名ではなく、ボルトの機械的性質を表す強度区分です。強度区分10.9のボルトがすべて同じ材質とは限りません。
※ご使用の際は、呼び径・ピッチ・首下長さ・全ねじ／半ねじ・ねじ部長さ・材質・表面処理・強度区分・相手側ナットの強度などをご確認のうえ、適切な商品をお選びください。
