８．８ 六角ボルト 半ねじ（細目）
商品画像
規格
図面
| ※ | サイズ表に掲載されているサイズはあくまで参考となっております。 |
| ※ | 商品画像は代表画像になります。 ボルト等に関しましては全ねじ、半ねじ両方ある場合または半ねじタイプのみのものがあり、掲載画像と異なる場合がありますのでご注意ください。 |
| ※ | 製品の仕様および価格は、予告なく変更する場合があります。あらかじめご了承ください。 |
材質
表面処理
生地、ユニクロ、クロメート、三価白

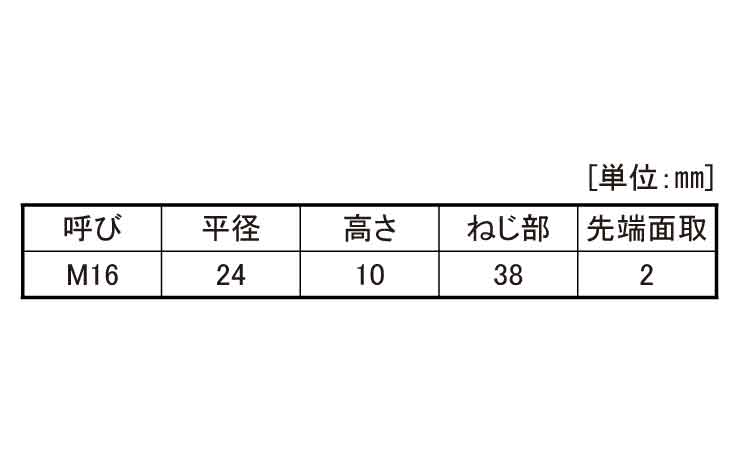

サイズ
特徴
8.8 六角ボルト 半ねじ（細目）は、強度区分8.8の六角ボルトに、一般的な並目ねじよりもねじ山の間隔（ピッチ）が細かい「細目ねじ」を採用した半ねじタイプです。
強度区分8.8は、呼び引張強さ800N/mm²、呼び0.2％耐力640N/mm²の機械的性質を持ち、強度が必要な機械・設備・車両関連などの締結に使用されます。
「半ねじ」は、頭部側にねじのない軸部があり、先端側にねじ部を持つタイプです。「半ねじ」という名称でも、首下長さのちょうど半分だけにねじが切られているという意味ではありません。ねじ部長さは呼び径や首下長さ、製品仕様によって異なります。
また、細目ねじは同じ呼び径の並目ねじとはピッチが異なります。同じ呼び径でも複数の細目ピッチが存在する場合があるため、選定時には呼び径だけでなく「P＝○○」のピッチまで必ず規格表にてご確認をお願いいたします。
■主な使用用途
・産業機械、工作機械、各種機械設備、装置、建設機械、各種機械部品
・自動車、バイクなどの車両関連部品
・強度区分8.8が指定されている締結箇所 、既存の8.8細目ボルトの補修、交換、メンテナンス
・細目ねじが指定されている箇所
・ねじのない軸部を必要とする締結箇所
■ 注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。例えば呼び径が同じM10であっても、ピッチが異なれば相手側のナットやめねじには適合しません。必ず呼び径とピッチの両方をご確認ください。
また、「細目」という名称だけでピッチを判断しないようご注意ください。同じ呼び径でも複数の細目ピッチが存在する場合があります。
半ねじタイプは頭部側にねじのない軸部があるため、締結する部材の厚さによっては必要な位置までナットを締め込めない場合があります。首下長さだけでなく、ねじ部長さ・軸部長さもご確認ください。
※ 長さが短いものについては、全ねじの場合があります。
強度区分8.8に適したナットを使用し、呼び径・ピッチ・強度・締付け条件などを確認したうえでご使用ください。
■よくある質問
Q. 「M10細目」など、呼び径が分かればピッチも分かりますか？
A. 必ずしも1種類とは限りません。同じ呼び径でも複数の細目ピッチが存在する場合があります。呼び径だけで判断せず、「P＝○○」まで確認して選定してください。
Q. 半ねじとは、ボルトの半分だけにねじがあるという意味ですか？
A. いいえ。半ねじは頭部側にねじのない軸部があり、先端側にねじ部があるタイプを指します。ねじ部長さが首下長さのちょうど半分という意味ではありません。
Q. 並目の8.8六角ボルトと交換できますか？
A. 呼び径や長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと、呼び径・ピッチの両方が一致していることをご確認ください。
Q. 8.8六角ボルト 全ねじとの違いは何ですか？
A. 全ねじタイプは首下部分のほぼ全体にねじ山があります。本商品は半ねじタイプのため、頭部側にねじのない軸部があります。また、本商品は細目ねじのため、並目タイプとはピッチも異なります。
Q. 10.9六角ボルト細目との違いは何ですか？
A. 主な違いは強度区分です。8.8の呼び引張強さ／呼び0.2％耐力は800／640N/mm²、10.9は1,000／900N/mm²です。必要な強度区分は設計条件や使用箇所に合わせて選定してください。
※ご使用の際は、呼び径・ピッチ・首下長さ・ねじ部長さ・軸部長さ・強度区分・材質・表面処理・相手側ナットの強度などをご確認のうえ、適切な商品をお選びください。
強度区分8.8は、呼び引張強さ800N/mm²、呼び0.2％耐力640N/mm²の機械的性質を持ち、強度が必要な機械・設備・車両関連などの締結に使用されます。
「半ねじ」は、頭部側にねじのない軸部があり、先端側にねじ部を持つタイプです。「半ねじ」という名称でも、首下長さのちょうど半分だけにねじが切られているという意味ではありません。ねじ部長さは呼び径や首下長さ、製品仕様によって異なります。
また、細目ねじは同じ呼び径の並目ねじとはピッチが異なります。同じ呼び径でも複数の細目ピッチが存在する場合があるため、選定時には呼び径だけでなく「P＝○○」のピッチまで必ず規格表にてご確認をお願いいたします。
■主な使用用途
・産業機械、工作機械、各種機械設備、装置、建設機械、各種機械部品
・自動車、バイクなどの車両関連部品
・強度区分8.8が指定されている締結箇所 、既存の8.8細目ボルトの補修、交換、メンテナンス
・細目ねじが指定されている箇所
・ねじのない軸部を必要とする締結箇所
■ 注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。例えば呼び径が同じM10であっても、ピッチが異なれば相手側のナットやめねじには適合しません。必ず呼び径とピッチの両方をご確認ください。
また、「細目」という名称だけでピッチを判断しないようご注意ください。同じ呼び径でも複数の細目ピッチが存在する場合があります。
半ねじタイプは頭部側にねじのない軸部があるため、締結する部材の厚さによっては必要な位置までナットを締め込めない場合があります。首下長さだけでなく、ねじ部長さ・軸部長さもご確認ください。
※ 長さが短いものについては、全ねじの場合があります。
強度区分8.8に適したナットを使用し、呼び径・ピッチ・強度・締付け条件などを確認したうえでご使用ください。
■よくある質問
Q. 「M10細目」など、呼び径が分かればピッチも分かりますか？
A. 必ずしも1種類とは限りません。同じ呼び径でも複数の細目ピッチが存在する場合があります。呼び径だけで判断せず、「P＝○○」まで確認して選定してください。
Q. 半ねじとは、ボルトの半分だけにねじがあるという意味ですか？
A. いいえ。半ねじは頭部側にねじのない軸部があり、先端側にねじ部があるタイプを指します。ねじ部長さが首下長さのちょうど半分という意味ではありません。
Q. 並目の8.8六角ボルトと交換できますか？
A. 呼び径や長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと、呼び径・ピッチの両方が一致していることをご確認ください。
Q. 8.8六角ボルト 全ねじとの違いは何ですか？
A. 全ねじタイプは首下部分のほぼ全体にねじ山があります。本商品は半ねじタイプのため、頭部側にねじのない軸部があります。また、本商品は細目ねじのため、並目タイプとはピッチも異なります。
Q. 10.9六角ボルト細目との違いは何ですか？
A. 主な違いは強度区分です。8.8の呼び引張強さ／呼び0.2％耐力は800／640N/mm²、10.9は1,000／900N/mm²です。必要な強度区分は設計条件や使用箇所に合わせて選定してください。
※ご使用の際は、呼び径・ピッチ・首下長さ・ねじ部長さ・軸部長さ・強度区分・材質・表面処理・相手側ナットの強度などをご確認のうえ、適切な商品をお選びください。
「８．８ 六角ボルト 半ねじ（細目）」 商品一覧
商品件数：35
