六角ボルト 半ねじ細目
商品画像

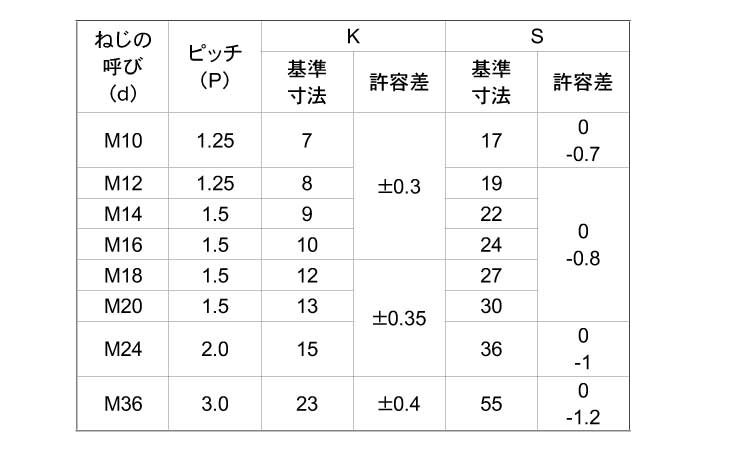

規格

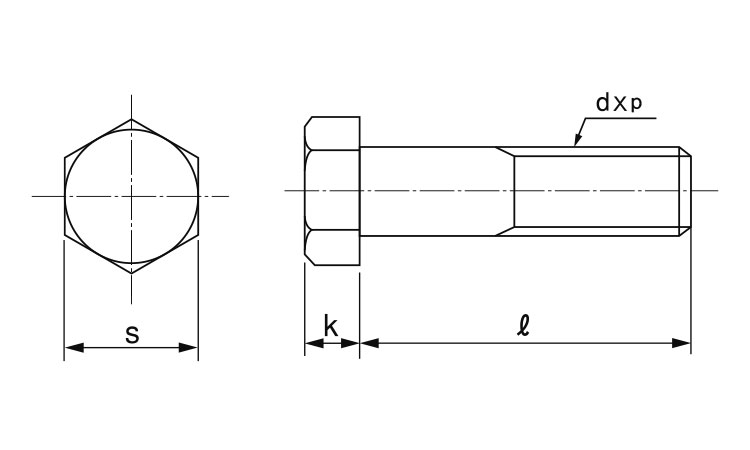

図面
| ※ | サイズ表に掲載されているサイズはあくまで参考となっております。 |
| ※ | 商品画像は代表画像になります。 ボルト等に関しましては全ねじ、半ねじ両方ある場合または半ねじタイプのみのものがあり、掲載画像と異なる場合がありますのでご注意ください。 |
| ※ | 製品の仕様および価格は、予告なく変更する場合があります。あらかじめご了承ください。 |
材質
表面処理
生地、ユニクロ、クロメート、三価白、ＢＣ(黒クロメート)
サイズ
特徴
六角ボルト 半ねじ細目は、頭部が六角形で、首下部分に「ねじのない軸部」と「細目のねじ部」を持つ六角ボルトです。六角形の頭部にスパナ・メガネレンチ・ソケットレンチなどを掛けて締め付けます。
「半ねじ」と呼ばれますが、首下長さのちょうど半分だけにねじが切られているという意味ではありません。ねじ部の長さは、呼び径や首下長さ、製品仕様などによって異なります。
また「細目ねじ」は、一般的な並目ねじよりねじ山の間隔（ピッチ）が細かいねじです。同じ呼び径でも並目と細目ではピッチが異なるため、機械・設備・自動車関連など、細目ねじが指定されている箇所の締結や、既存ボルトの補修・交換などに使用されます。
■主な使用用途
・細目ねじが指定されている機械、産業設備、金属部品の締結
・自動車、バイク、各種車両関連部品
・既存設備の補修、交換、メンテナンス
・細目ナットや細目めねじとの組み合わせ
・各種装置、治具などの組立て
■ 注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。例えば同じM10であっても、並目と細目、または異なる細目ピッチでは適合しない場合があります。必ず相手側のナットやめねじと同じピッチのボルトを選定してください。
また、「細目」という名称だけでピッチを判断しないようご注意ください。呼び径によっては複数の細目ピッチが存在するため、必ず商品規格表でピッチをご確認ください。
半ねじタイプは頭部側にねじのない軸部があります。ナットを締め込む位置によっては必要な位置まで締め付けられない場合があるため、首下長さだけでなく、ねじ部長さ・軸部長さについても確認が必要です。
■よくある質問
Q. 半ねじのねじ部長さはどのくらいですか？
A. 呼び径や首下長さによって異なります。「首下長さ÷2」で決まるものではありませんので、必要なねじ部長さがある場合は下記計算方法よりご確認ください。
半ねじのねじ長さのおおよその計算方法（Lは首下長さ）
Q. 並目の半ねじボルトと交換できますか？
A. 呼び径と長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと同じ呼び径・ピッチであることをご確認ください。
Q. 「M○○細目」だけでピッチは分かりますか？
A. 必ずしも1種類とは限りません。呼び径によっては複数の細目ピッチがあるため、「P＝○○」などピッチ寸法まで確認して選定してください。
Q. 六角ボルトの長さはどこから測りますか？
A. 一般的な六角ボルトは、頭部を含めず、頭部の座面からボルト先端までの「首下長さ」で表します。
Q. 細目ナットを使用する必要がありますか？
A. ナットを使用する場合は、ボルトと同じ呼び径・ピッチのナットを選定してください。「細目」という名称だけでなく、実際のピッチが一致していることをご確認ください。
規格表にご希望のサイズがない場合、オーダーも可能です。
こちらの「簡単見積りフォーム」よりお問合せ願います。
→https://www.kurukuruwave.co.jp/estimate-rokkakuboltzen.php
「半ねじ」と呼ばれますが、首下長さのちょうど半分だけにねじが切られているという意味ではありません。ねじ部の長さは、呼び径や首下長さ、製品仕様などによって異なります。
また「細目ねじ」は、一般的な並目ねじよりねじ山の間隔（ピッチ）が細かいねじです。同じ呼び径でも並目と細目ではピッチが異なるため、機械・設備・自動車関連など、細目ねじが指定されている箇所の締結や、既存ボルトの補修・交換などに使用されます。
■主な使用用途
・細目ねじが指定されている機械、産業設備、金属部品の締結
・自動車、バイク、各種車両関連部品
・既存設備の補修、交換、メンテナンス
・細目ナットや細目めねじとの組み合わせ
・各種装置、治具などの組立て
■ 注意事項
細目ねじは、同じ呼び径の並目ねじとはピッチが異なります。例えば同じM10であっても、並目と細目、または異なる細目ピッチでは適合しない場合があります。必ず相手側のナットやめねじと同じピッチのボルトを選定してください。
また、「細目」という名称だけでピッチを判断しないようご注意ください。呼び径によっては複数の細目ピッチが存在するため、必ず商品規格表でピッチをご確認ください。
半ねじタイプは頭部側にねじのない軸部があります。ナットを締め込む位置によっては必要な位置まで締め付けられない場合があるため、首下長さだけでなく、ねじ部長さ・軸部長さについても確認が必要です。
■よくある質問
Q. 半ねじのねじ部長さはどのくらいですか？
A. 呼び径や首下長さによって異なります。「首下長さ÷2」で決まるものではありませんので、必要なねじ部長さがある場合は下記計算方法よりご確認ください。
半ねじのねじ長さのおおよその計算方法（Lは首下長さ）
Ｌ＝ ～129 ねじ呼び径×2+6
Ｌ＝ 130～219 ねじ呼び径×2+12
Ｌ＝ 220～ ねじ呼び径×2+25
例）M16×180の場合「(d)16X2+12=44」でネジ部の長さは44mmになります。
Q. 並目の半ねじボルトと交換できますか？
A. 呼び径と長さが同じでも、ピッチが異なれば交換できません。相手側のナットやめねじと同じ呼び径・ピッチであることをご確認ください。
Q. 「M○○細目」だけでピッチは分かりますか？
A. 必ずしも1種類とは限りません。呼び径によっては複数の細目ピッチがあるため、「P＝○○」などピッチ寸法まで確認して選定してください。
Q. 六角ボルトの長さはどこから測りますか？
A. 一般的な六角ボルトは、頭部を含めず、頭部の座面からボルト先端までの「首下長さ」で表します。
Q. 細目ナットを使用する必要がありますか？
A. ナットを使用する場合は、ボルトと同じ呼び径・ピッチのナットを選定してください。「細目」という名称だけでなく、実際のピッチが一致していることをご確認ください。
規格表にご希望のサイズがない場合、オーダーも可能です。
こちらの「簡単見積りフォーム」よりお問合せ願います。
→https://www.kurukuruwave.co.jp/estimate-rokkakuboltzen.php
