六角穴付止めねじ くぼみ先 その他細目
商品画像

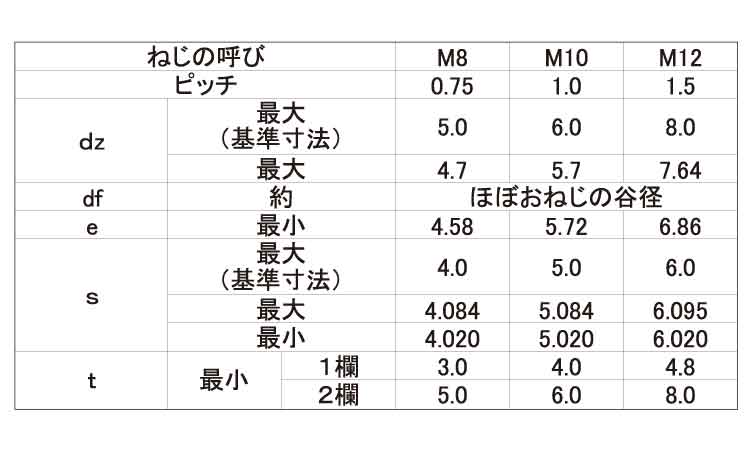

規格
図面
| ※ | サイズ表に掲載されているサイズはあくまで参考となっております。 |
| ※ | 商品画像は代表画像になります。 ボルト等に関しましては全ねじ、半ねじ両方ある場合または半ねじタイプのみのものがあり、掲載画像と異なる場合がありますのでご注意ください。 |
| ※ | 製品の仕様および価格は、予告なく変更する場合があります。あらかじめご了承ください。 |
材質
表面処理
生地
サイズ
特徴
六角穴付止めねじ くぼみ先細目は、頭部がなく、六角レンチを使用して締め付ける止めねじの細目タイプです。「ホーローセット」「イモねじ」などとも呼ばれています。
先端中央がくぼんだ「くぼみ先」形状になっており、先端部を相手材へ押し付けることで、シャフトや軸、ギヤ、プーリーなどの固定や位置決めに使用されます。頭部の出っ張りがないため、ねじを部材内に埋め込むように取り付けることができます。
こちらの商品は一般的な細目ねじとピッチ違いの「その他細目」タイプです。機械設備や各種部品など、細目ピッチが指定されている締結箇所の固定・補修・交換に使用できます。
■ 主な使用用途
・シャフトや軸の固定、位置決め
・ギヤ、プーリー、ノブなどの固定
・細目ねじが指定されている機械部品
・産業機械、工作機械、各種設備の組立てや補修
・頭部を突出させずに部品を固定したい箇所
・既存の細目止めねじの交換、メンテナンス
■注意事項
こちらの商品は一般的な細目ねじとピッチ違いの「その他細目」タイプです。同じ呼び径の細目でもピッチが異なるため、基本的に互換性はありません。ご注文の際は「M○細目」という呼び径名称だけで判断せず、必ず規格表にてピッチの確認をお願いいたします。
また、くぼみ先は先端部を相手材へ押し付けて固定するため、締め付けによってシャフトなどの表面に円形の圧痕や傷が付く場合があります。相手材への傷をできるだけ避けたい場合は、用途に応じて平先など他の先端形状もご検討ください。
■ よくある質問
Q. 「その他細目」とは何ですか？
A. 一般的な並目とは異なる細かいピッチのうち、ねじファクトリーで「細目」「極細目」として掲載している商品とは別のピッチをまとめた商品区分です。実際のピッチはサイズによって異なるため、商品規格表をご確認ください。
Q. 「くぼみ先細目」と「くぼみ先 その他細目」は何が違いますか？
A. 主な違いはねじピッチです。どちらも細目タイプですが、同じ呼び径でも設定されているピッチが異なる場合があります。商品名だけで判断せず、必要なピッチと規格表の数値を照合してお選びください。
Q. くぼみ先はどのような場所に向いていますか？
A. シャフトや軸にギヤ、プーリー、ノブなどを固定する用途に広く使用されています。先端部を相手材に押し付けて固定するため、締付け後に円形の圧痕が残る場合があります。
Q. ピッチが分からない場合はどうすればいいですか？
A. 現在使用しているねじをピッチゲージで測定するか、機械・部品の図面や仕様書をご確認ください。ねじファクトリーの商品ページではサイズごとのピッチを規格表でご確認いただけます。
先端中央がくぼんだ「くぼみ先」形状になっており、先端部を相手材へ押し付けることで、シャフトや軸、ギヤ、プーリーなどの固定や位置決めに使用されます。頭部の出っ張りがないため、ねじを部材内に埋め込むように取り付けることができます。
こちらの商品は一般的な細目ねじとピッチ違いの「その他細目」タイプです。機械設備や各種部品など、細目ピッチが指定されている締結箇所の固定・補修・交換に使用できます。
■ 主な使用用途
・シャフトや軸の固定、位置決め
・ギヤ、プーリー、ノブなどの固定
・細目ねじが指定されている機械部品
・産業機械、工作機械、各種設備の組立てや補修
・頭部を突出させずに部品を固定したい箇所
・既存の細目止めねじの交換、メンテナンス
■注意事項
こちらの商品は一般的な細目ねじとピッチ違いの「その他細目」タイプです。同じ呼び径の細目でもピッチが異なるため、基本的に互換性はありません。ご注文の際は「M○細目」という呼び径名称だけで判断せず、必ず規格表にてピッチの確認をお願いいたします。
また、くぼみ先は先端部を相手材へ押し付けて固定するため、締め付けによってシャフトなどの表面に円形の圧痕や傷が付く場合があります。相手材への傷をできるだけ避けたい場合は、用途に応じて平先など他の先端形状もご検討ください。
■ よくある質問
Q. 「その他細目」とは何ですか？
A. 一般的な並目とは異なる細かいピッチのうち、ねじファクトリーで「細目」「極細目」として掲載している商品とは別のピッチをまとめた商品区分です。実際のピッチはサイズによって異なるため、商品規格表をご確認ください。
Q. 「くぼみ先細目」と「くぼみ先 その他細目」は何が違いますか？
A. 主な違いはねじピッチです。どちらも細目タイプですが、同じ呼び径でも設定されているピッチが異なる場合があります。商品名だけで判断せず、必要なピッチと規格表の数値を照合してお選びください。
Q. くぼみ先はどのような場所に向いていますか？
A. シャフトや軸にギヤ、プーリー、ノブなどを固定する用途に広く使用されています。先端部を相手材に押し付けて固定するため、締付け後に円形の圧痕が残る場合があります。
Q. ピッチが分からない場合はどうすればいいですか？
A. 現在使用しているねじをピッチゲージで測定するか、機械・部品の図面や仕様書をご確認ください。ねじファクトリーの商品ページではサイズごとのピッチを規格表でご確認いただけます。
「六角穴付止めねじ くぼみ先 その他細目」 商品一覧
