事例紹介：67.　貫通穴付スタッドボルト

[お客様] 愛知県　T [納品] 2026年（令和8年）年 7月

■　ご相談内容

お客様より、自動車の水冷式オイルクーラー取付部に使用する、貫通穴付きスタッドボルトの特注製作についてご相談をいただきました。
異なるメーカーの水冷式オイルクーラーを取り付けようとしたところ、取付部のねじサイズが合わず、変換用の特殊ボルトが必要になったとのことでした。

お客様に製作図面をご用意いただき、ねじ寸法や材質、製作方法についてお打ち合わせを行いました。

■　ご提案内容

当初、お客様からはSCM440H材をご希望いただいていましたが、製作面やコスト面を考慮し、SCM435H材への変更をご提案しました。
お客様にご了承いただいたうえで、M22とM20の異なるねじ径を持つ、貫通穴付きスタッドボルトを1本特注製作しました。

---

〇製作内容
・商品名：　貫通穴付きスタッドボルト
・サイズ：　全長130　M22×20　P=1.5細目/M20×30　P=1.5細目
・材質：　　SCM435H/生地
・個数：　　1　本

・使用用途：自動車の水冷式オイルクーラー取付部
・製作方法：特注製作

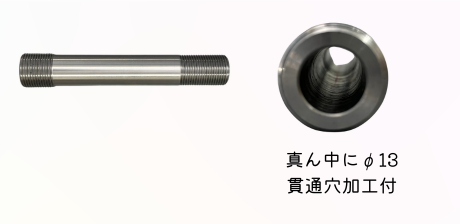

■M22・M20異径ねじの貫通穴付きスタッドボルトを特注製作
今回製作したのは、M22とM20の異なるねじ径を持つ特殊なスタッドボルトです。
全長130mmで、M22×20とM20×30のねじ部を設け、いずれもピッチ1.5mmの細目仕様としています。

さらに貫通穴を設けた特殊形状となっており、一般的な規格品では対応できない寸法・構造の製作品です。
異なるねじ径を持つスタッドボルトや貫通穴付きの特殊ボルトについても、図面をもとに特注製作を検討できます。

■異径スタッドボルトとは？
異径スタッドボルトとは、1本のボルトに異なる呼び径のねじ部を設けた特殊ボルトです。
今回のようにM22とM20を組み合わせることで、異なるねじ寸法が指定された取付部に対応するための部品として製作される場合があります。

ねじファクトリーでは、異径ねじ、細目ねじ、段付き形状など、一般的な規格品にはない特殊仕様のボルト製作にも対応しております。

■SCM435H製の特殊ボルト製作にも対応
今回の製作品には、クロムモリブデン鋼のSCM435Hを使用しました。
SCM435Hは、焼入性を考慮した鋼材で、機械部品や特殊ボルトなどの材料として使用されます。
今回は当初ご希望のSCM440Hから、製作面やコスト面を考慮してSCM435Hへ変更しました。

材質の変更については、使用条件や必要な性能を確認し、お客様にご了承いただいたうえで製作しています。

■このようなお困りごとはありませんか？
・M22とM20の異径スタッドボルトを製作したい
・貫通穴付きの特殊ボルトが必要
・細目ねじのスタッドボルトが見つからない
・SCM435Hで特殊ボルトを製作したい
・図面どおりの特殊形状ボルトを1本だけ製作したい
・規格品では対応できないねじ径の組み合わせが必要

1本からの小ロット製作にも対応しておりますので、特殊なスタッドボルトやオーダーメイドねじでお困りの際は、お気軽にお問い合わせください。

※自動車・バイク部品への使用については、取付部との適合性や必要な強度、安全性を保証するものではありません。ご使用にあたっては、お客様にて十分な確認・検証をお願いいたします。
