事例紹介：64.　ローレット段付きCAPボルト

[お客様] 長野県　F　様 [納品] 2026年（令和8年）年 5月

■ご相談内容

お客様より、機械設備に使用する「ローレット段付きCAPボルト」の特注製作についてご相談をいただきました。
ご希望の仕様は、M10 P＝1.5（並目）、SUS304製の六角穴付きボルトで、頭部には平目ローレット加工、段付き部にはヌスミ加工を施す特殊形状です。
市販品では対応できない形状・加工内容のため、ご指定の仕様に合わせて製作検討させていただきました。

■　ご提案内容

お客様のご要望をもとに、SUS304を使用したM10 P＝1.5のローレット段付きCAPボルトを製作しました。

当初のご希望は頭部外周には平目ローレットでしたが、コストダウンや納期短縮のため
アヤメローレット加工を任意モジュールにてご提案させていただきました。

さらに段付き部にはヌスミ加工を施し、ご希望の特殊形状に仕上げています。

ねじファクトリーでは、今回のようなローレット加工や段付き加工、ヌスミ加工を組み合わせた特殊ボルトの特注製作にも対応しております。


---

〇製作内容
・商品名： ローレット段付きＣＡＰボルト
・サイズ： M10×40.4　 P＝1.5並
・材質：　SUS304/生地

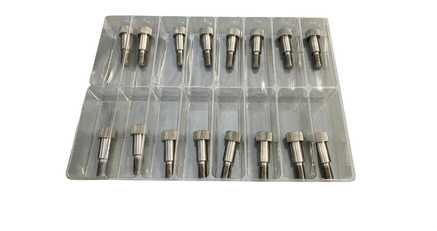

・数量：　 80本

・使用用途： 機械設備
・製作方法： 特注製作
・頭部外周加工： アヤメローレット（任意モジュールにて）
・段付き部： ヌスミ加工。

■アヤメローレット加工とは？

アヤメローレットは、部品表面に斜め方向の溝を交差させ、網目（ひし形）状の凹凸を付けるローレット加工の一種です。

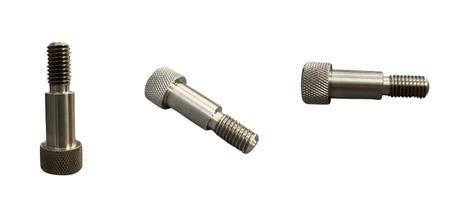

今回の製作品では、CAPボルトの頭部外周にアヤメローレット加工を施しています。
主な目的は、滑り止め・手で回しやすくする・つかみやすくすること。
つまみねじ、ノブ、工具のグリップ、調整ねじなどでよく使われます。

任意モジュールにすることで、納期短縮・コストダウンをご提案しています。

■段付きボルトのヌスミ加工にも対応

今回の製作品では、軸部を段付き形状とし、段付き部にはヌスミ加工を施しています。
ヌスミ加工とは、段差部分などに溝状の逃げを設ける加工です。

特殊な段付き形状やヌスミ加工が必要な場合も、図面に記載された寸法や形状を確認したうえで製作可否をご提案いたします。

■このようなお困りごとはありませんか？

・ローレット付きCAPボルトを製作したい
・頭部にアヤメローレット加工を施したい
・段付き形状の特殊ボルトが必要
・段付き部にヌスミ加工が必要

このような特殊形状ボルトの製作もお気軽にご相談ください。

■ローレット加工・段付きボルトの特注製作ならねじファクトリーへ

ねじファクトリーでは、六角穴付きボルト（CAPボルト）をはじめ、段付きボルト、ローレット付きボルトなど、さまざまな特殊形状のねじ・ボルトを特注製作しております。

アヤメローレット加工、段付き加工、ヌスミ加工など、複数の加工を組み合わせた特殊部品についても対応可能です。

1本からの小ロット製作にも対応しておりますので、市販品では入手できない特殊ボルトや機械設備用部品でお困りの際は、お気軽にお問い合わせください。
