事例紹介：60.　10.9六角ボルト横穴追加工

[お客様] 東京都　S　様 [納品] 2026年（令和8年）年 1月

■ ご相談内容

お客様より、10.9強度区分の六角ボルトへ横穴加工を施したいとのご相談をいただきました。

使用設備の構造上、ボルト先端部へ割りピンを通すための穴加工が必要でしたが、市販品ではご希望の位置・寸法の製品が見つからなかったため、追加工による対応をご希望とのことでした。

■ ご提案内容

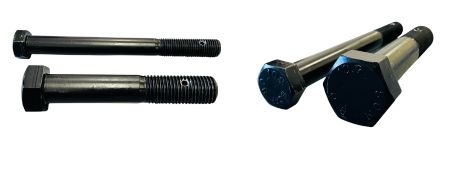

今回は10.9六角ボルト半ねじをベースに、指定位置へ横穴貫通加工を実施しました。
ボルトサイズごとに異なる穴径・加工位置をご指定いただき、それぞれの仕様に合わせて製作しています。

規格品を活用することで、完全特注製作と比較してコストを抑えながらご希望仕様を実現しました。

---

〇製作内容①
・商品名： 10.9六角ボルト半ねじ
・サイズ： M30×175　先端より35位置にφ6.3横穴加工
・材質： 鉄／生地
・数量： 6本

〇製作内容②
・商品名： 10.9六角ボルト半ねじ
・サイズ： M22×225 先端より23位置にφ5横穴加工
・材質： 鉄／生地
・数量： 2本

※　横穴加工部は、再黒染めなしです。

■ 横穴加工ボルトとは？

横穴加工ボルトとは、ボルト軸部へ横方向の貫通穴を加工した特殊仕様のボルトです。

割ピンやワイヤーロック、安全ピンなどを通して使用することが多く、建設機械、産業機械、設備機器などさまざまな分野で採用されています。

加工位置や穴径は用途によって異なるため、既製品では対応できず追加工が必要となるケースがあります。

弊社で人気の追加工品　【南京錠用ボルト】も同じ加工ですね。


■ このようなお困りごとはありませんか？

・10.9ボルトへ穴加工をしたい
・横穴付きボルトを製作したい
・指定位置へ穴加工したい
・高強度ボルトを追加工したい
・少量で製作したい

六角ボルトへの横穴加工、縦穴加工、ピン穴加工、棒先加工など各種追加工に対応しております。

規格品をベースとした追加工から特殊仕様品の製作まで、1本からご相談可能です。

市販品では対応できない加工仕様もお気軽にお問い合わせください。

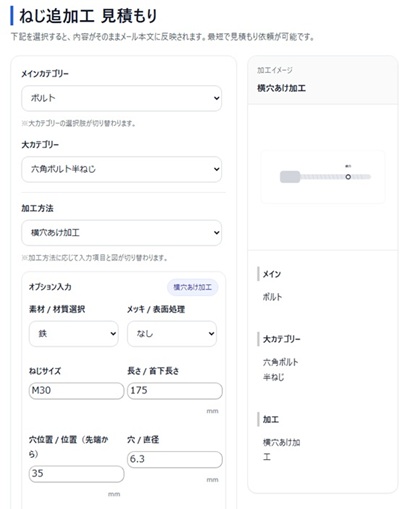

今回の横穴加工は、ねじ追加工かんたん見積フォームからはプルダウンで選択で見積依頼が可能です。

お見積り依頼をお待ちしています。
