事例紹介：39.　CAPボルト六角穴にφ1.5貫通穴加工を

[お客様] 千葉県　N　様 [納品] 2025年（令和7年）年 8月

■ ご相談内容

お客様より、UNC #4-40のステンレス製CAPボルトに追加工を施したいとのご相談をいただきました。
ご要望は、六角穴部分からボルト中心へ向かってφ1.5の貫通穴を設ける追加工仕様です。
既製品ではご希望の形状が流通しておらず、規格品への追加工による対応をご希望とのことでした。

■ ご提案内容

UNC＃4の六角レンチサイズは、3/32→ミリに換算すると、2.381。
ステンレス製の市販UNC #4-40 CAPボルトをベースに、六角穴部分からφ1.5の貫通穴加工を実施。
小径ボルトへの追加工となるため、位置精度や加工精度を考慮しながら製作しています。

規格品を活用することで、完全特注製作と比較してコストを抑えながらご希望仕様を実現しました。

---

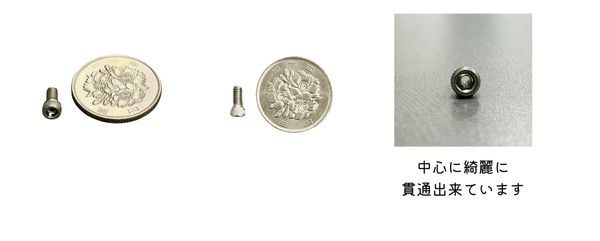

サイズが小さいため、サイズ感が分かるよう100円硬貨と一緒に撮影いたしました。
硬貨と比べてみると、サイズはだいぶ小さいことが分かりますね。

大きいものから、小さいものまで幅広く加工可能ですので、ぜひ一度お問い合わせ下さいませ。

〇製作内容
・商品名： CAPボルト
・サイズ： UNC＃4-40山×1/4
　　　　　六角穴からφ1.5貫通穴追加工
・材質： ステンレス/生地
・個数： 100 本

■ 六角穴付ボルトへの追加工とは？

六角穴付ボルト（CAPボルト）は、機械設備や電子機器、精密機器など幅広い分野で使用されています。
用途によっては今回のような穴あけ加工や、横穴加工、ピン穴加工などの特殊加工が必要になる場合があります。
既製品では対応できない仕様も、規格品をベースとした追加工により対応可能なケースがあります。

■ このようなお困りごとはありませんか？

・CAPボルトに穴加工をしたい
・インチねじへ追加工したい
・図面通りの特殊仕様で製作したい
・量産対応できる加工先を探している

そのような場合もお気軽にご相談ください。

■ CAPボルト追加工・特殊加工ならお任せください

六角穴付ボルトへの穴あけ加工、横穴加工、縦穴加工、ピン穴加工など各種追加工を承っております。
試作品から量産品まで対応可能です。
規格品では対応できない特殊仕様のボルト製作もお気軽にお問い合わせください。
