事例紹介：37.　六角ボルトの首下部に縦横穴加工

[お客様] 長野県　S　様 [納品] 2025年（令和7年）年 7月

■ ご相談内容

埼玉県のお客様より、バイク部品として使用する六角ユニオンボルトの追加工についてご相談をいただきました。
既存車両に使用されているボルトと同じ仕様が市販品では見つからず、特注製作をご希望でした。

最初のお問い合わせはメールの文章にて、サイズ等ご指示いただきましたので、
イメージ図を作成し、形状の確認とサイズのご記入をいただき、
相互にてしっかりと形状のすり合わせをし、お打合せをさせていただきました。

■ ご提案内容

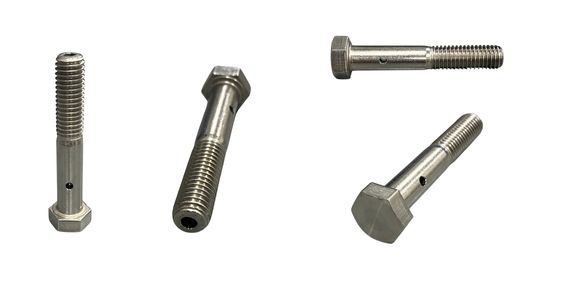

今回はUNC1/2-13山の市販品ステンレス製六角ボルトをベースに、縦穴加工と横穴加工を追加で施しました。
ねじ先端から軸中心へ約60mmの縦方向穴加工を行い、さらに頭部首下16mm位置へφ3.5の横穴貫通加工を実施しています。
規格品を活用することで、完全特注製作よりもコストを抑えながらご希望仕様を実現しました。


---

〇製作内容
・商品名： 六角ボルト半ねじ
・サイズ： UNC1/2-13山×3”

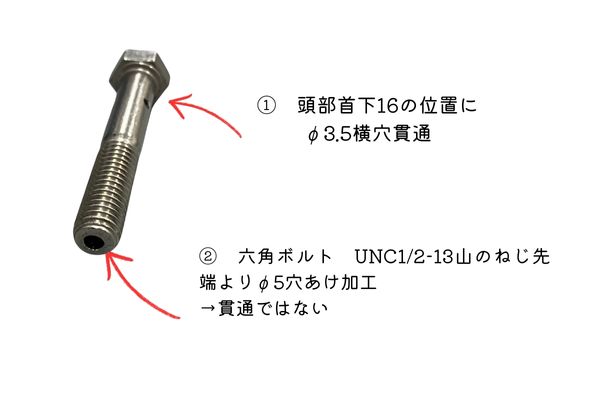

①首下軸部ねじ先より中心にφ5穴→約60mm
②頭部首下より16ｍｍ下にφ3.5横穴貫通
・材質： ステンレス/生地
・個数： 2本

■ ボルトの縦穴加工・横穴加工とは？

ボルトへの追加工にはさまざまな種類があります。
今回のような軸中心への縦穴加工や横穴加工は、特殊な固定方法や機構部品、バイク部品などで採用されることがあります。
既製品では対応できない仕様でも、規格品をベースとした追加工により製作できる場合があります。

■ このようなお困りごとはありませんか？

・純正部品が廃番になっている
・バイク用特殊ボルトを製作したい
・ボルトへ穴加工を追加したい
・インチねじへ加工したい
・現物と同じ形状を再現したい

そのような場合もお気軽にご相談ください。

■ バイク部品用ボルト・追加工製作ならお任せください

六角ボルトへの縦穴加工、横穴加工、ピン穴加工、棒先加工など各種追加工に対応しております。
図面がない場合でも、現物や写真から製作検討できる場合があります。
バイク部品や旧車部品、既製品では対応できない特殊ボルトの製作もお気軽にご相談ください。
