事例紹介：33.　CAPボルトをウィットサイズの全ねじに

[お客様] 愛媛県　T　様 [納品] 2024年（令和6年）年 12月

■ ご相談内容

お客様より、ウィットねじ仕様のCAPボルトについてご相談をいただきました。

設備のメンテナンスで使用するボルトでしたが、市販品ではご希望のサイズや仕様が見つからず、
特注製作をご希望とのことでした。

ウィットねじ（Wねじ）は古い機械設備や輸入機械などで使用されていることが多く、現在では流通量が少ないため、必要な仕様を入手することが難しい場合があります。

市販品CAPボルトのW1/4×40は半ねじのみで、ネジ部は先端から18のみ。
全ねじがご希望のため、特注品にて製作検討させていただきました。

■ ご提案内容

コスト減のご提案として、M6 CAPボルトからの追加工をご提案。
用途に合わせて再パーカー処理を施しました。
再パーカー処理を行うことで、防錆性を確保するとともに、既存設備との外観や仕様にも配慮しています。


---

〇製作内容

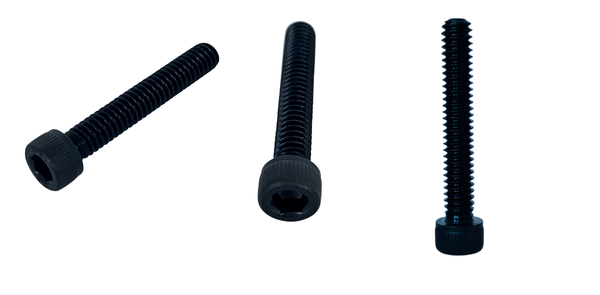

・商品名：　CAPボルト全ねじ（ウィット）
・サイズ：　W1/4×40
・材質：　　SCM/再パーカー付き
・個数：　　20本


■ ウィットねじ（Wねじ）とは？

ウィットねじは、現在主流のメートルねじ（ミリねじ）とは異なるイギリス規格ねじです。

古い工作機械や設備、輸入機械などで使用されることが多く、補修部品として同じ規格のボルトが必要になるケースがあります。
流通量が少ないため、市販品で見つからない場合は特注製作や追加工による対応が有効です。

※メートルねじ（ミリねじ）・ウィットねじ・UNC/UNFは同じピッチや山数であっても、角度が違いますので
ねじは正確には合いません。

■ このようなお困りごとはありませんか？

・ウィットねじのCAPボルトが見つからない
・古い設備のボルトを交換したい
・パーカー処理仕様で製作したい
・図面通りの特殊仕様にしたい
・小ロットで製作したい

そのような場合もお気軽にご相談ください。

■ ウィットねじ・特殊ボルト製作ならお任せください

ねじファクトリーでは、ウィットねじ、ユニファイねじ、細目ねじなど各種特殊ねじの製作や追加工を承っております。
規格品をベースとした追加工から特注製作まで、小ロットにも対応可能です。
既製品では対応できない特殊仕様のボルトも、お気軽にご相談ください。
