事例紹介：23.　変換ねじ（ミリ左ねじ/インチ右ねじ）

[お客様] 東京都　Y　様 [納品] 2024年（令和6年）年 8月

■　ご相談内容

お客様より、片側がM8 P＝1.25の左ねじ、反対側がUNC1/4-20の右ねじとなった特殊仕様のスタッドボルトについて、製作のご相談をいただきました。
1本のスタッドボルトに、異なるねじ規格とねじの回転方向を組み合わせた仕様で、一般的な規格品では対応が難しい特殊ねじ部品です。

■　ご提案内容

今回は市販の寸切りボルトをベースに、ご指定のねじサイズ・ねじ方向・全長に合わせた追加工でご提案いたしました。
ご指定の仕様をもとに、市販の寸切りボルトを活用し、片側はM8 P＝1.25の左ねじ、反対側はUNC1/4-20の右ねじとし、製品全長15mmの仕様に仕上げています。
メートルねじとインチねじ、さらに左ねじと右ねじを1つの部品に組み合わせた特殊仕様です。
規格品をベースに必要な部分へ追加工を行うことで、ご希望の仕様に合わせたスタッドボルトをコストを抑え、3本製作しました。

---

〇製作内容

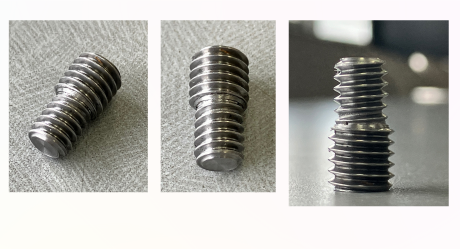

・商品名： スタッドボルト
・サイズ： M8 P＝1.25左ねじ/UNC1/4-20右ねじ×15
・材質： 　鉄/生地
・個数： 　3本　　　　　　

※市販寸切りボルトをベースとした追加工品。



■　左ねじと右ねじを組み合わせた特殊スタッドボルト

今回製作したのは、片側にM8 P＝1.25の左ねじ、反対側にUNC1/4-20の右ねじを備えた特殊スタッドボルトです。
一般的なスタッドボルトは、両端が同じねじ径やねじ規格で製作されるものが多いですが、用途によっては異なるねじ規格やねじ方向を組み合わせた仕様が必要になる場合があります。

今回のような左ねじ・右ねじ、メートルねじ・インチねじを組み合わせた特殊仕様についても、ご希望の寸法や材質、数量を確認したうえで製作可否を検討いたします。

■　左ねじとは？

左ねじは、一般的な右ねじとは反対方向に回転させて締め付けるねじです。
回転する機械部品など、通常の右ねじでは使用中に緩む可能性がある箇所などで採用される場合があります。
今回の製作品では、片側にM8 P＝1.25の左ねじを採用しています。

■　UNC1/4-20とは？

UNC（ユニファイ並目ねじ）は、インチねじ規格の一つです。
UNC1/4-20は、ねじの呼び径が1/4インチ、1インチあたり20山のねじ規格です。
海外製品や輸入機械、設備部品などで使用される場合があり、国内で一般的なメートルねじとは異なる規格です。

■　このようなお困りごとはありませんか？

・左ねじのスタッドボルトが見つからない
・片側が左ねじ、反対側が右ねじのボルトを製作したい
・メートルねじとインチねじを組み合わせたい
・異なるねじ規格を持つスタッドボルトが必要
・特殊仕様のスタッドボルトを少量だけ製作したい
・規格品をベースに追加工してほしい

このような特殊仕様のスタッドボルトや追加工もお気軽にご相談ください。

■　左ねじ・異種ねじ規格スタッドボルトの追加工ならご相談ください

スタッドボルトや両ねじボルトをはじめ、左ねじ、UNC・UNFなどのインチねじ、細目ねじなど、特殊規格ねじの追加工・特注製作を承っております。

1本からの小ロット製作についてもご相談可能です。
図面をお持ちの場合はもちろん、現物や写真から製作可否を検討できる場合もございます。
既製品では対応できない特殊ねじ規格や特殊寸法のスタッドボルトでお困りの際は、お気軽にお問い合わせください。
